清洗對象:直線滑塊軸承
1、設備名稱:全自動滑塊超聲波清洗機
2、設備型號:FWA-7084TPM
3、設計依據
序號
項目
參數描述
1
清洗對象
:滑塊,上面有盲孔?;瑝K最大外形尺寸約:60*59.5*11.5mm。
2
清洗要求
清除滑塊表面的切削液和灰塵等。
3
清洗能力
每籃可裝40個,每6分鐘出一籃,每小時清洗400件。24小時清洗9600件。
4
清洗介質
清洗劑
5
其它要求
滑塊有個面不能碰到金屬,做工裝內籃的時候一定注意,不能把工件磕碰壞。
4、清洗機概述

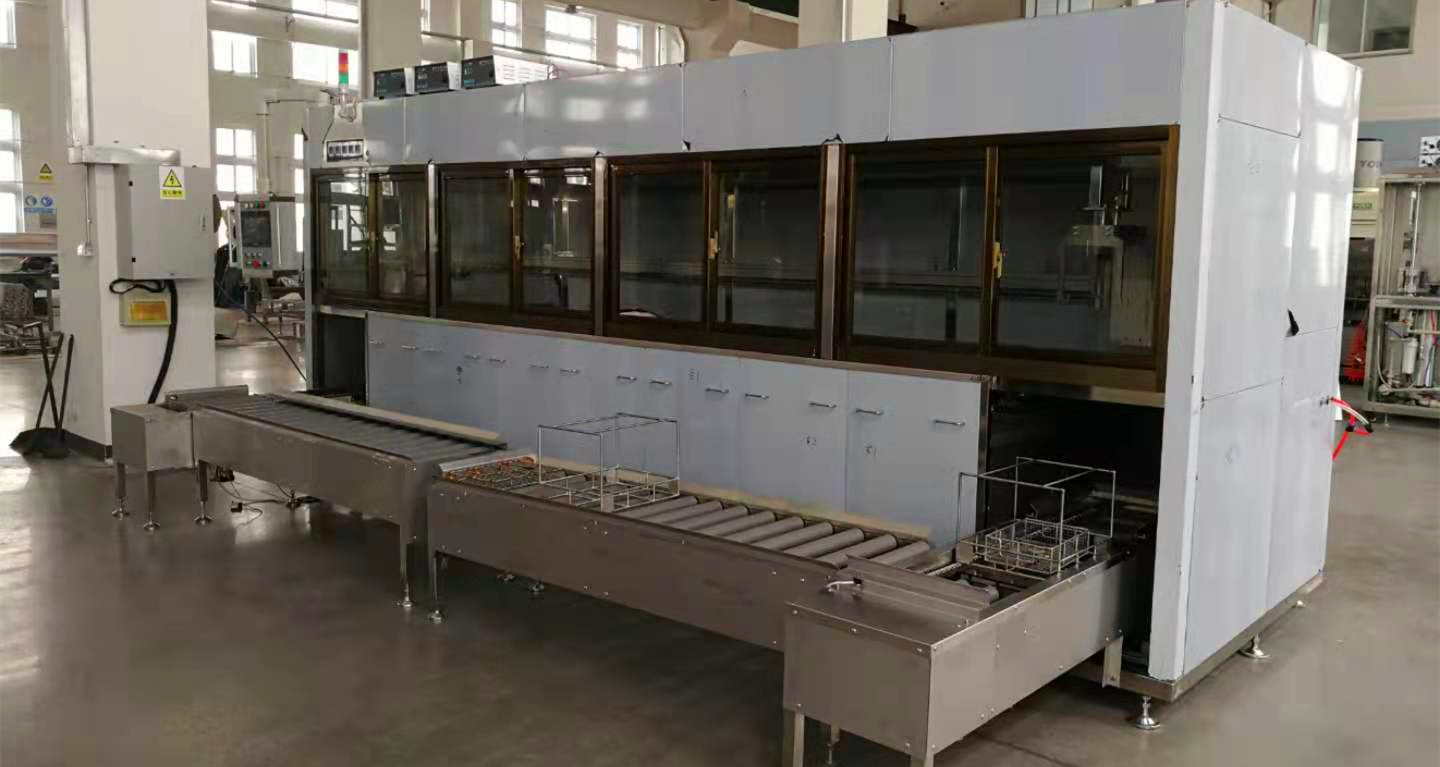

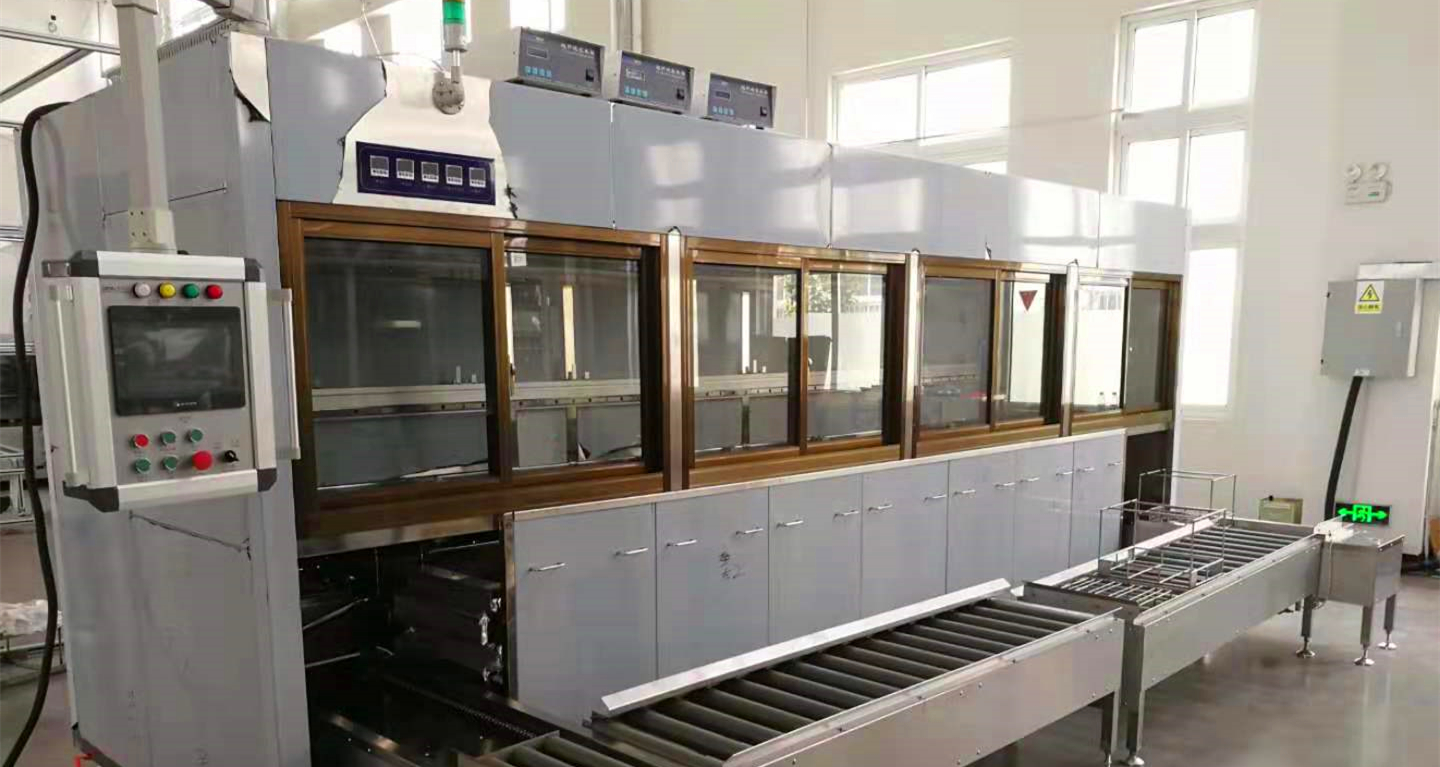

FWA-7084TPM全自動單梁?jiǎn)伪鄢暡ㄇ逑礄C(jī),是由上下料臺、清洗槽體、漂洗槽體、超聲波系統、儲液槽、真空干燥系統、外框架、單梁?jiǎn)伪蹤C(jī)械手、拋動裝置、電控箱等組成。該清洗機為觸摸屏人機對話控制系統等功能,整個清洗過程自動完成,運行穩定可靠,節省人工。該類清洗機專門為滑塊產品清洗而設計的,具有通用性強、清潔度高、自動高速、節省人力等優點。
工作流程描述:操作員把工件整齊擺放在工件籃里,放在上料臺上,上料臺設有感應裝置,感應到有籃,機械手自動過來抓籃,按照超聲波清洗、超聲波清洗、超聲波清洗、超聲波漂洗、超聲波漂洗、遠紅外真空干燥。自動下料,這時工裝籃在下料臺上,操作員直接把工裝籃里面的工件卸下即可,操作員在把待清洗的工件裝到清洗籃內清洗。周而復始。
工藝流程:人工上料(上料臺)→超聲波清洗(40KHZ)→超聲波清洗(40KHZ)→超聲波漂洗(40KHZ)→壓縮空氣切水→真空干燥→浸油→壓縮空氣切油→自動下料(下料臺)。
