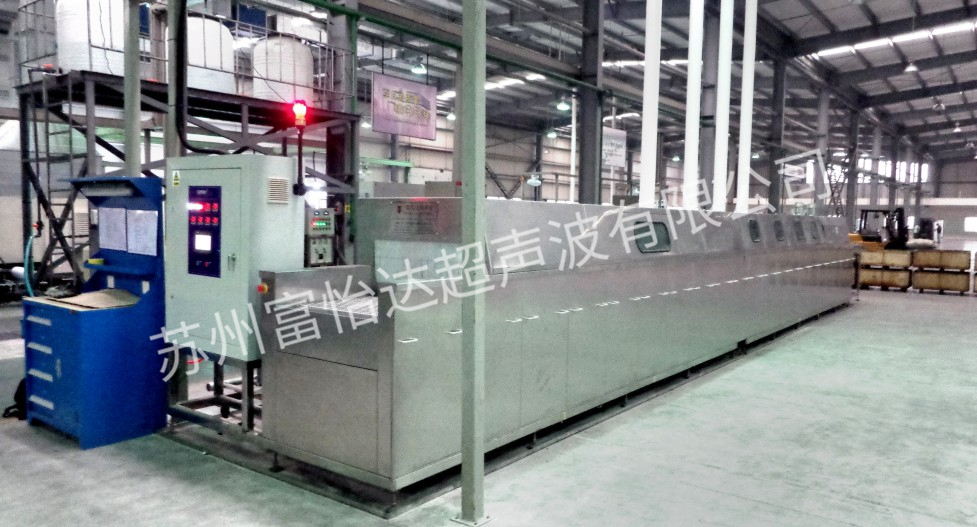

FWA-6090TPC通過式超聲波噴淋清洗機

清洗對象:汽車發動機法蘭軸最終清洗
清洗流程:上料→超聲波清洗→噴淋清洗→噴淋漂洗→噴淋防銹→壓縮空氣切水→熱風烘干→下料(清洗介質:水基)
典型用戶:萬向集團-江蘇森威精鍛有限公司(3臺) 長春市美科汽車零部件有限公司
  • 詳細參數
  • 一、清洗機要求
    1.  使用水溶性清洗劑
    2.  設備產能不低于每小時400件
    3.  機器可通過高度不低于250mm,寬度650mm,具體適用于:奧迪Q3、吉利華晨法蘭,具體圖號:01z_525_355、01z_525_356、M0012689、M0012710、M0014262、M0014298
    4.  配置有收料臺,料滿無人收料時機器能自動報警,無人放料時,機器也能逐步停止運轉
    5.  操作高度控制在800-950范圍間
    6.  網帶最小承載50KG/M,穿桿直徑最小不能小于10mm,網帶速度可以調節,網帶被卡住時能有保護裝置斷開傳動
    7.  觸摸屏必須設置有中文菜單
    8.  進排水須采用304不銹鋼材料,管道和機器所有部位不能有漏水現象
    9.  機器底盤,機架,內槽和門板須采用不銹鋼材料更為耐用
    10.機器須配有抽風裝置,抽風管道須采用304不銹鋼,以確保使用壽命
    11.所有外露的電線必須有護套保護,控制電路采用DC24V安全電壓,加熱管接頭等不能外露必須有保護罩
    12.所有故障能有中文顯示故障現象并提示可能的故障原因
    13.清洗腔內外帶下部要設計成便于清潔的方式,主要清洗部位應設置有觀察窗
    14.  法蘭軸放置在網帶上不能有打滑現象,避免磕碰

    二、工藝要求
    工藝要求:進料-超聲清洗-噴淋漂洗-噴淋漂洗-防銹-切水-熱風烘干-冷卻-出料

    1. 工藝條件:

    序號

    工序內容

    規格

    介質

    循環

    溫度

    加熱

    過濾

    1.

    超聲清洗

    頻率28KHz

    純水+洗劑

    5060

    3KW+6KW

    2.

    噴淋清洗

    泵壓力5bar

    純水+防銹劑

    4050

    9KW

    3.

    噴淋清洗

    泵壓力5bar

    純水+防銹劑

    4050

    9KW

    4.

    防銹清洗

    泵壓力5bar

    純水+防銹劑

    5060

    9KW

     5

    高壓風切



    高壓風泵

    /

    /

    /

    /

    6.

    高壓風切

    10HP風機

    高壓風泵

    /

    /

    /

    7.

    熱風干燥



    熱風

    80130

    24KW

    /

    8.

    抽氣



    不銹鋼管道


    2.      超聲清洗主槽和儲槽分別設有加熱器并能控制溫度
    3.      因為采用不同的化學品,每道工序間必須嚴格禁止串水現象
    4.      超聲波清洗頻率為28KHZ
    5.      漂洗泵壓力不低于4bar
    6.      考慮到工廠壓縮空氣供應不足,機器除配置一道壓縮空氣吹水工位,還需要配置一道高壓風泵吹水,風泵功率10HP
    7.      考慮產能的擴展性,凈烘干段長度應不低于1.6米,風機不少于兩臺
    8.      漂洗儲槽和防銹儲槽容積應不低于200升
